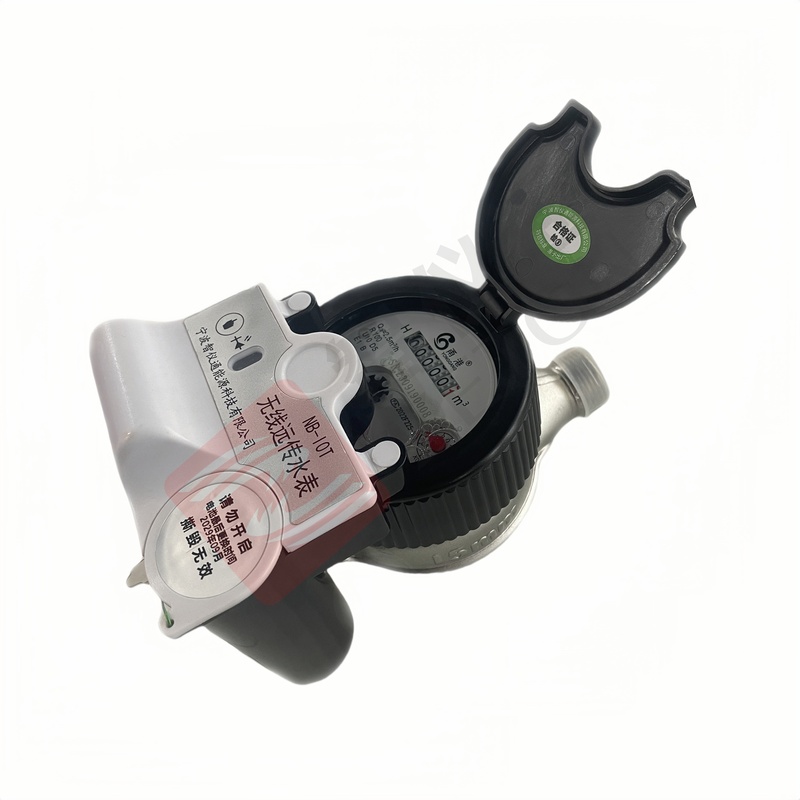

本系列LXSY-15WA~25WA无线远传冷水水表用于计量流经自来水管道的水体积总量的测量仪表，本系列无线远传冷水水表是在成熟机械水表上的基础上增加了无磁采样计数、数据无线传输功能，方便管理部门远程监控及管理。电子模块部分可分体，可识别水表正反转，设计新颖、合理，选材精良、外形美观、组装精密、维修方便。

△ 特点

1.水表采用机电分体式结构，维修方便，便于管理部门进行旧表改造；

2.电路采用专用胶水灌封，防水等级达IP68；

3.电池采用的是大容量锂亚电池，每天上报一次数据，电池寿命大于8年；

4.电池仓设计为独立密封结构，可便捷更换电池；

5.定时主动上报表计读数，数据上报周期可设定，满足不同用户管理；

6.水表端每月定期冻结流量，方便管理部门收费管理；

7.水表可触摸上报，支持红外通讯

8.采用NB-IoT物联网，信号覆盖广、功耗低、大连接、低成本、穿透能力强；

9.具有正向计量和反转识别，可有效防止水表倒走水而造成读数不一致的问题；

10.内部通讯模组资费包含有7年使用费用。

△ 技术参数

项   目参      数

公称口径mm152025

常用流量(Q3)m3/h2.54.06.3

测量范围（Q3/ Q1）100/80/63/50

（Q2/ Q1）1.6

准确度等级2级

温度等级T30

压力等级MAP10

压力损失等级Δp63

流动剖面敏感度等级U10/D5

环境等级B级

电磁环境E1级

反向流不可测

防护等级IP68

通讯协议188协议（内部修订）

网络制式NB-IoT全网通

发射功率23dbm±2db

接收灵敏度-135dbm

接收电流15mA～60mA

待机电流≤9uA

电池ER26500+RHC1520 3.6V

△ 示值误差限

   从分界流量到最大流量为±2％，从最小流量到分界流量（不包括分界流量）为±5％。

△ 外形尺寸及重量

口径长L宽B高H连接螺纹

mmD

1516597134G3/4

2019597135G1

2522597143G11/4

△ 安装使用与维护方法

1．选择水表的口径，应根据管道及使用流量大小而定，根据水温选择冷热水表；

2．安装位置要避免曝晒、冻冰、污染和水淹，以便拆装和抄表；

3．卧式水表水平安装，使字面朝上，并使表壳上箭头方向与水流方向相同；安装时表前后的直管段长度必须满足U10、D5的要求。
