分体式无线远传冷水水表
分体式无线远传冷水水表
- 产品详情
- 产品参数
产品名称：分体式无线远传冷水水表
英文型号及规格：LXSGY-15WD~25WD/LXSY-15WD~25WD

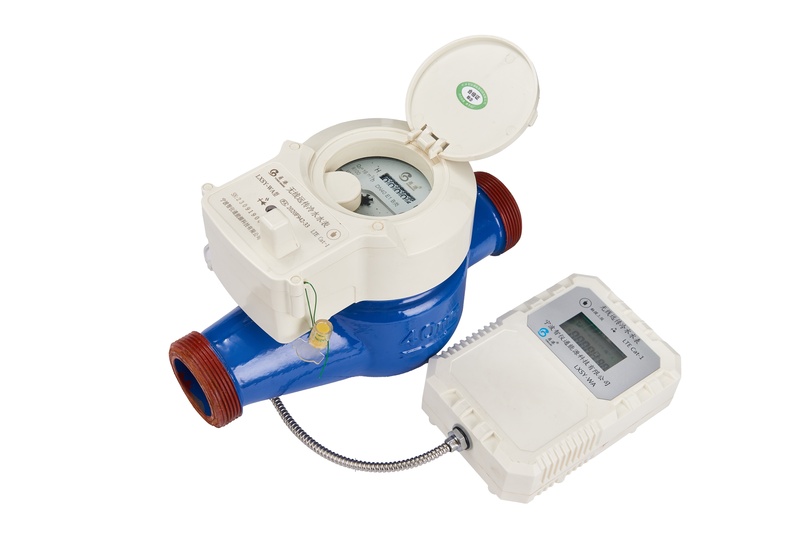

产品介绍：本系列Cat.1\NB-IoT无线远传水表是一种在成熟机械水表的基础上增加电子自动采样装置，并采用基表与Cat.1\NB-IoT终端分体结构，物联网无线传输技术进行远程自动抄表无线数据传输的智能水表。匹配智慧管理系统即可搭建智慧水务管理平台，方便水务管理部门高效管理与监控、降低建设及运行成本。
适用标准：GB/T 778.1-2018 饮用冷水水表和热水水表第一部分《计量要求和技术要求》 JJG162-2019饮用冷水水表检定规程
材质：不锈钢壳、球墨铸铁壳
通讯方式：Cat.1\NB-IoT
适用场景：适用于窨井等环境
产品特点：
1、水表采用机电分离结构，安装、维修维护方便。
2、采用无磁采样，有效防止磁干扰。
3、 物联网Cat.1\NB-IoT无线通信技术，信号覆盖范围广，可以确保数据的正常传输。
4、 电池欠压提示功能：当内置电池电压不足时，自动上报系统提示，便于及时更换电池。
5、含8年通讯资费；
6、防护等级：IP68
技术参数
流量参数
项 目 | 参 数 | |||||
公称口径mm | 15 | 20 | 25 | 32 | 40 | |
常用流量(Q3)m³/h | 2.5 | 4.0 | 6.3 | 10 | 16 | |
测量范围 | （Q3/ Q1） | 125/100/80/63/50 | ||||
准确度等级 | 2级 | |||||
温度等级 | T30 | |||||
最大允许压力 | 1.6MPa | |||||
压力损失等级 | Δp63 | |||||
`1流动剖面敏感度等级 | U10/D5 | |||||
环境等级 | O级 | |||||
电磁环境等级 | E2级 | |||||
方位限制 | 水平安装 | |||||
防护等级 | IP68 | |||||
网络制式 | 4G Cat.1/NB-IoT全网通 | |||||
发射功率 | 23dbm±2db | |||||
接收灵敏度 | -128dbm | |||||
接收电流 | 6-100mA | |||||
待机电流 | ≤18uA | |||||
电池 | ER26500+HPC1520 3.6V | |||||
不可测反向流 | ||||||
机电转换信号当量：0.001m³ 0.001m3 | ||||||
示值误差限
从分界流量到最大流量为±2％，从最小流量到分界流量（不包括分界流量）为±5％。
外形尺寸及重量
口径 | 长L | 宽W | 高H | 长L1 | 宽W1 | 高H1 | 连接螺纹 |
mm | D | ||||||
15 | 165 | 91 | 164 | 110 | 101 | 54 | G3/4 |
20 | 195 | 91 | 165 | G1 | |||
25 | 225 | 91 | 172 | G1¼ | |||
