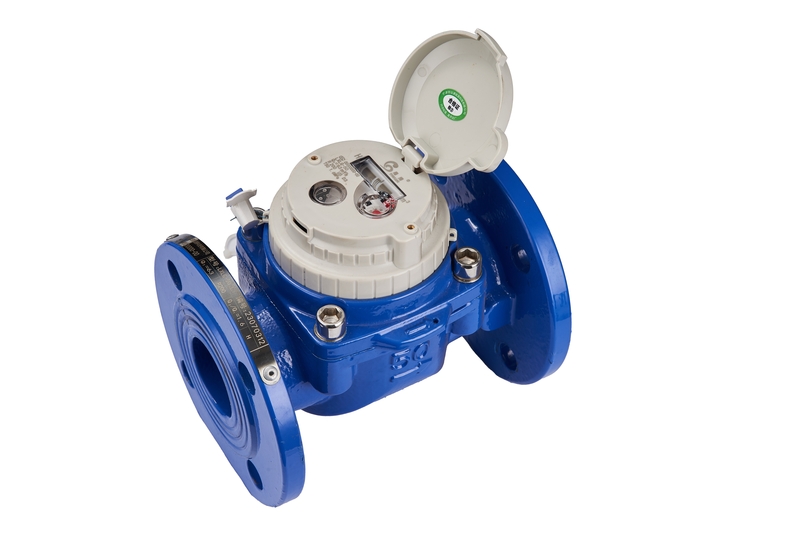

可拆卸水平螺翼水表
可拆卸水平螺翼水表
- 产品详情
- 产品参数
产品名称：水平螺翼式可拆卸水表
英文型号及规格：LXLC-50~200
产品介绍：本系列水表用于小区或单位主水管道作为自来水供水总计量，也可用于厂矿单位生产考核计量。不能用于计量污水以及有腐蚀的液体。非常适合水表基表安装于井需要远程管理数据的场合。
适用标准：GB/T 778.1-2018 饮用冷水水表和热水水表第一部分《计量要求和技术要求》 JJG162-2019饮用冷水水表检定规程
材质：球墨铸铁
通讯方式：Cat.1/NB-IoT
产品特点：
1、计量、通讯盒与基表可拆卸结构，便于维护。
2、可订制LORA、Cat.1/NB-IoT、GPRS通讯。
3、计量采用霍尔、干簧管等。
4、可定制M_Bus/RS485/Cat.1/NB-IoT通讯，适合介入成熟抄表系统。
5、与抄表系统相结合，建立远程抄表管理系统，真正实现抄表自动化。
6、通讯协议可灵活通用，满足《CJ/T188-2012户用计量仪表数据传输技术条件》
7、防护等级：IP68
技术参数
流量参数
项目 | 参数 | |||||||
公称口径mm | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
常用流量（Q3）m³/h | 40 | 40 | 63 | 100 | 160 | 250 | 400 | |
测量范围 | （Q3/Q1） | 100/80/63/50 | ||||||
（Q2/Q1） | 1.6 | |||||||
温度等级 | T30 | |||||||
最大允许压力 | 1.0MPa | |||||||
上游流畅敏感度等级 | U10 | |||||||
下游流畅敏感度等级 | D5 | |||||||
压力损失等级 | Δp63 | |||||||
*工作电源 | ER34615+UPC1520 3.6V锂电池 | |||||||
*功耗 | 待机静态＜100μW；发射最大＜800mW | |||||||
*通讯参数 | LoRa：475MHz；Cat.1/NB-IoT：824MHz～894MHz | |||||||
*电磁环境 | E1 | |||||||
*安装环境 | B类，禁止强磁环境 | |||||||
LoRa：城市环境200m通讯距离，农村800m通讯距离。Cat.1/NB-IoT、GPRS公网信号良好覆盖。 | ||||||||
安装方式 | 水平安装 | |||||||
反向流 | 不可测 | |||||||
示值误差限
从包括最小流量（Q1）在内到不包括分界流量（Q2）的最低区中的最大允许误差为±5％，从包括分界流量（Q2）在内到包括过载流量（Q4）的高区中最大允许误差为±2％。
外形尺寸及重量
公称口径DN(mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
长度L(mm) | 200 | 200 | 225 | 250 | 250 | 300 | 350 |
宽度D（mm） | 232 | 185 | 200 | 220 | 250 | 285 | 340 |
总高H(mm) | 380 | 380 | 360 | 380 | 380 | 420 | 420 |
法兰外径D（mm） | 165 | 185 | 200 | 220 | 250 | 285 | 340 |
螺栓孔中心圆D1(mm) | 125 | 145 | 160 | 180 | 210 | 240 | 295 |
单边螺栓数法兰*直径 （PCS*mm） | 4* M16 | 4* M16 | 8* M16 | 8* M16 | 8* M16 | 8* M20 | 8* M20 |
通讯盒到基表软管长度 | 1.5米（可订制最长10米） | ||||||
通讯盒 | 160mm*140*60mm铝合金IP68 | ||||||
