水平螺翼可拆式远传水表
水平螺翼可拆式远传水表
- 产品详情
- 产品参数

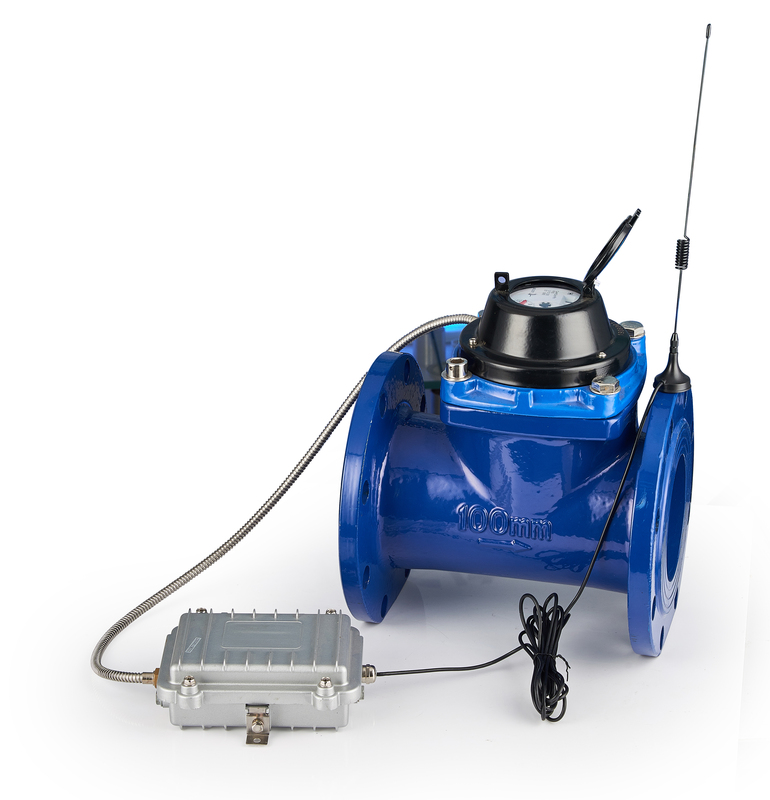

产品名称：水平螺翼可拆阀控无线远传水表
英文型号及规格：LXLGY-50F~200F
产品介绍：本系列水表用于小区或单位主水管道作为自来水供水总计量，也可用于厂矿单位生产考核计量。不能用于计量污水以及有腐蚀的液体。
适用标准：适用标准：GB/T 778-2018 饮用冷水水表和热水水表第一部分《计量要求和技术要求》JJG162-2019饮用冷水水表检定规程。
材质：球墨铸铁
通讯方式：LORA、NB-IoT、Cat.1、M_Bus、RS485
产品特点：
1、计量、通讯盒与基表可拆卸结构，便于维护。
2、可订制LORA、NB-IoT、Cat.1通讯。
3、计量采用·霍尔、干簧管等。
4、可定制M_Bus/RS485/Cat.1/NB-IoT通讯，适合介入成熟抄表系统。
5、与抄表系统相结合，建立远程抄表管理系统，真正实现抄表自动化。
6、通讯协议可灵活通用，满足《CJ/T188-2012户用计量仪表数据传输技术条件》
7、防护等级：IP68
技术参数
流量参数
公称口径 DN(mm) | 准确度等级 | 过载 流量Q4 | 常用 流量Q3 | Q3/Q1 | 分界流量Q2 | 最小 流量Q1 | 最小读数 | 最大读数 |
| m³ | m³ | |||||||
50 | 2级 | 31.25 | 25 | 80 | 0.5 | 0.3125 | 0.005
| 999999
|
100 | 0.5 | 0.25 | ||||||
65 | 2级 | 50 | 40 | 80 | 0.8 | 0.5 | ||
100 | 0.64 | 0.4 | ||||||
80 | 2级 | 78.75 | 63 | 80 | 1.26 | 0.7875 | ||
100 | 1.008 | 0.63 | ||||||
100 | 2级 | 125 | 100 | 80 | 2 | 1.25 | ||
100 | 1.6 | 1 | ||||||
125 | 2级 | 200 | 160 | 80 | 3.2 | 2 | 0.05 | 9999999 |
100 | 2.56 | 1.6 | ||||||
150 | 2级 | 312.5 | 250 | 80 | 5 | 3.125 | ||
100 | 4 | 2.5 | ||||||
200 | 2级 | 500 | 400 | 80 | 8 | 5 | ||
100 | 6.4 | 4 | ||||||
温度等级 | T30 | |||||||
最大允许压力 | 1.0MPa | |||||||
压力损失等级 | Δp63 | |||||||
流场敏感等级 | U10/D5 | |||||||
工作电源 | 3.6V ER26500锂亚电池 | |||||||
功耗 | 待机静态＜100μW；发射最大＜800mW | |||||||
示值误差限
从包括最小流量(Q1)至不包括分界流量(Q2)的低区中的最大允许误差为±5%
从包括分界流量(Q2)至包括过载流量(Q4)的高区中的最大允许误差为±2%
外形尺寸及重量
公称口径DN(mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
长度L(mm) | 432 | 425 | 527 | 582 | 602 | 700 | 792 |
宽W(D法兰外径)（mm） | 165 | 165 | 200 | 220 | 250 | 285 | 340 |
总高H(mm) | 280 | 295 | 320 | 350 | 400 | 420 | 510 |
螺栓孔中心圆D1(mm) | 125 | 145 | 160 | 180 | 210 | 240 | 295 |
单边螺栓数法兰*直径 （PCS*mm） | 4* M16 | 4* M16 | 8* M16 | 8* M16 | 8* M16 | 8* M20 | 8* M20 |
