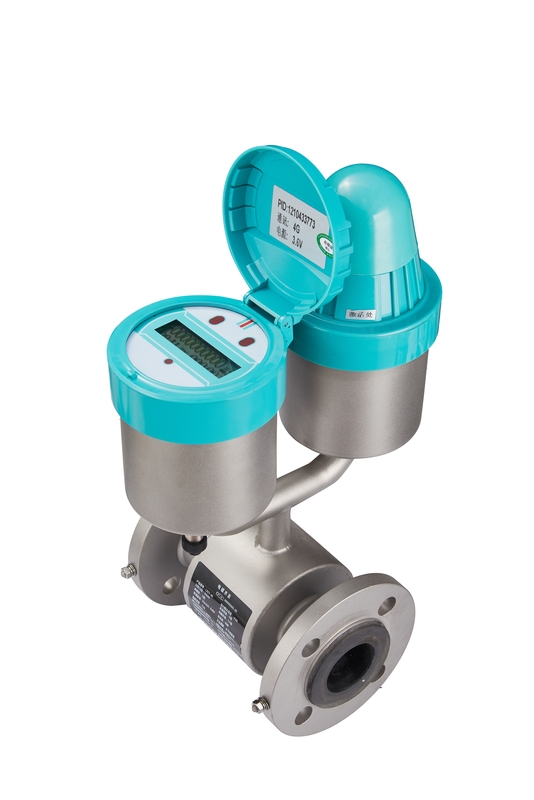

产品名称：电磁水表
英文型号及规格：LXEY40-300
产品介绍：LXEY型电磁水表是根据法拉第电磁感应原理，制成的一种测量导电液体体积流量的仪表。具备宽量程、低始动流量、低压损、实时计量、累计计量、双向计量等特点；主要使用供水干线的DMA分区、在线监测、水损分析和统计结算等。
适用标准：产品符合国家标准GB/T778-2018《饮用冷水水表和热水水表》、JJG162-2009《冷水水表》。
材质：碳钢
通讯方式：移动Cat.1
产品特点：
1.测量管内无阻流部件，压损小、直管段要求低；
2.变径设计，提高测量精度和灵敏度、降低励磁功耗；
3.合理选用电极和衬里，具有良好的耐腐蚀和耐磨损性能；
4.全电子化设计，抗干扰能力强、测量可靠、精度高、量程宽；
5.微处理器技术，运算速度快、精度高，低频矩形波励磁，励磁频率可调，低功耗设计；
6.SMT元件贴装技术，电路稳定可靠；
7.转换器高清LCD背光显示，全中文菜单操作，操作简单易学；
8.通讯方式：移动Cat，可支持其他RS485/蓝牙/LoRa/NB-IoT等；
9.协议类型CJT188协议、MODBUS协议可选；
10.具备自诊断、自监测功能；
11.支持红外遥控器操作，防护等级IP68；
12.高容量锂电池组，计量部分持续工作时间不低于10年；
13.预留外置供电接口、压力/温度传感接口；
14.无线传输部分，电池可更换设计。
技术参数
流量参数
执行标准 | GB/T778-2018 JJG162-2009 | |||||||||
流动方向 | 正/反/净流量 | |||||||||
测量范围Q3/Q1 | 400/315/250/200/160/125/100/80/63/50 | |||||||||
准确度 | 2级 | |||||||||
公称口径（mm） | DN40 | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 | DN200 | DN250 | DN300 |
公称流量（m3/h） | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 |
压力损失等级 | ∆P40 | |||||||||
温度等级 | T50 | |||||||||
最大允许压力 | 1.6MPa | |||||||||
电导率范围 | ≥20μS/cm | |||||||||
通讯输出 | 移动Cat.1 | |||||||||
协议类型 | CJT188协议、MODBUS协议、HART协议、PROFIBUS-DP协议（可选） | |||||||||
电源类型 | DC3.6V锂电池（工作电压3.3V～3.6V） | |||||||||
流场敏感度等级 | U10，D5 | |||||||||
环境等级 | O级 | |||||||||
电磁环境 | E2级 | |||||||||
链接方式 | 法兰链接，GB/T9113.1-2000 | |||||||||
防护等级 | IP68 | |||||||||
环境温度 | -10℃～+75℃ | |||||||||
相对湿度 | 5%～95% | |||||||||
安装方式 | 水平/竖直 | |||||||||
电极材料 | 316L | |||||||||
壳体材质 | 碳钢 | |||||||||
接地方式 | 有无接地/接地环/接地电极（可选） | |||||||||
口径DN （mm） | Q3/Q1 | 流量（m3/h） | |||
最小流量Q1 | 分界流量Q2 | 常用流量Q3 | 过载流量Q4 | ||
40 | 400 | 0.0625 | 0.1 | 25 | 31.25 |
50 | 400 | 0.1 | 0.16 | 40 | 50 |
65 | 400 | 0.1575 | 0.252 | 63 | 78.75 |
80 | 400 | 0.25 | 0.4 | 100 | 125 |
100 | 400 | 0.4 | 0.64 | 160 | 200 |
125 | 400 | 0.625 | 1 | 250 | 312.5 |
150 | 400 | 1 | 1.6 | 400 | 500 |
200 | 400 | 1.575 | 2.52 | 630 | 787.5 |
250 | 400 | 2.5 | 4 | 1000 | 1250 |
300 | 400 | 4 | 6.4 | 1600 | 2000 |
注：（Q3/Q1=400；Q2/Q1=1.6；Q4/Q3=1.25）
示值误差限
从分界流量到最大流量为±2％，从最小流量到分界流量（不包括分界流量）为±5％
外形尺寸及重量
公称口径（mm） | 公称流量 m3/h | 量程比R | L（mm） | D（mm） | H（mm） | K(mm) | n*d（mm） | 最大允许压力 |
40 | 25 | 400 | 200 | 150 | 410 | 110 | 4*Φ19 | 1.6MPa |
50 | 40 | 400 | 200 | 165 | 410 | 125 | 4*Φ19 | 1.6MPa |
65 | 63 | 400 | 200 | 185 | 420 | 145 | 4*Φ19 | 1.6MPa |
80 | 100 | 400 | 200 | 200 | 436 | 160 | 8*Φ19 | 1.6MPa |
100 | 160 | 400 | 250 | 220 | 446 | 180 | 8*Φ19 | 1.6MPa |
125 | 250 | 400 | 250 | 250 | 452 | 210 | 8*Φ19 | 1.6MPa |
150 | 400 | 400 | 300 | 285 | 478 | 240 | 8*Φ23 | 1.6MPa |
200 | 630 | 400 | 350 | 340 | 580 | 295 | 12*Φ23 | 1.6MPa |
250 | 1000 | 400 | 450 | 405 | 614 | 355 | 12*Φ23 | 1.6MPa |
300 | 1600 | 400 | 500 | 460 | 670 | 410 | 12*Φ23 | 1.6MPa |
